Nanusens公司宣布，他們的專利技術，包括在CMOS內部建造傳感器，可以顯著延長耳塞20%的使用壽命。

?

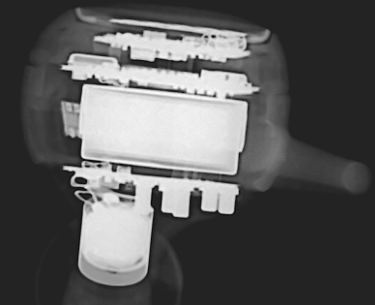

根據該公司的說法，這可以通過將耳機里的MEMS傳感器替換成一個多傳感器芯片解決方案來實現，該解決方案會使體積比原來小10倍，為更大的電池騰出空間。

在它的CMOS芯片層中制造納米級的傳感器，CMOS芯片也有控制電子。金屬間介電介質(IMD)通過鈍化層中的襯墊開口被蝕刻，使用蒸氣高頻 (vHF)來創建納米傳感器結構。然后將孔密封，必要時將芯片打包。由于只采用標準CMOS工藝，后處理最少，且傳感器可根據需要與有源電路直接集成，因此傳感器可能具有類似于CMOS器件的高產量。這也意味著生產是獨立于fab的。

因此，NEMS(納米機電系統)芯片只有1立方毫米，因此這將為它替換的每一個MEMS包節省3立方毫米。Nanusens芯片只是隨著每一個額外的傳感器功能的增加而略微增加，以適應額外的控制電子設備。

該公司的第一款產品將是在2019年第四季度推出的一款用于耳機的2D運動探測器，它可以實現tap和double tap的控制、運動時喚醒和睡眠時休息功能，不久后還將推出3D加速計。下一步，將一種用于噪聲消除的骨傳導傳感器集成到單片機解決方案中。芯片將在一個小的包裝，如WLCSP或裸模，可以直接連接到PCB。

該公司首席執行官Josep Montanya博士解釋說:“我們的納米傳感器技術具有很強的適應性，因此我們將利用它來制造一系列其他傳感器。這些傳感器可以在同一塊芯片上同時制造，因此許多不同類型的傳感器可以被構建成一個微型多傳感器解決方案，而不需要占用更多的空間。”

他們相信，其顛覆性的技術將徹底改變傳感器市場，滿足智能手機，可穿戴技術和物聯網設備對低成本傳感器日益增長的需求。而物聯網設備已經使傳感器成為一個價值數十億美元的行業。
