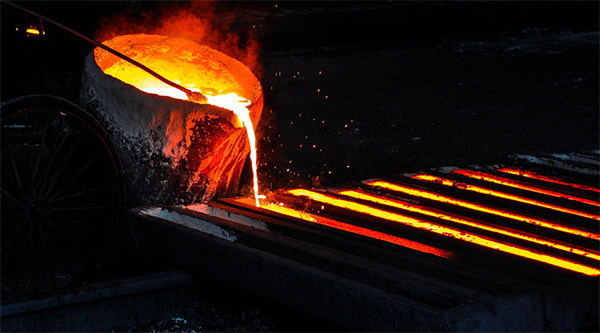

在冶金工業生產過程中會產生各種氣體，如一氧化碳、二氧化碳等。這些氣體的濃度與安全生產密切相關，氣體濃度的高低不僅影響生產效率和能耗，甚至有可能導致中毒、爆炸等事故的發生。因此，迫切需要一種能夠用于冶金現場的氣體濃度檢測方法。

?

傳統的在線氣體檢測方法多采用非分光紅外法，但其易受到其他氣體或粉塵的影響。而光電傳感器是一種新型的傳感器。與光傳感器和電傳感器不同，它集兩者優點于一體，可以實現多種參數的測量，如微小位移、厚度、物體透射率等。常用的光電傳感器主要包括光源、光探測器和信號處理三部分。無光照射時，光探測器輸出直流電平；有光照射時，光探測器的輸出信號發生變化，對輸出信號進行處理，與被測量建立預測對應關系，從而實現了光電傳感。但是由于外界環境的影響，光探測器的輸出信號可能變得非常微弱，從而影響了光電傳感器的靈敏度，導致誤差的產生。因此，本文提出了一種脈沖調制型近紅外光電傳感器，可以很好地解決輸出信號微弱的問題，能夠用于冶金現場不同氣體濃度的測試要求。

?

光電傳感器系統設計

脈沖調制光源發出的光經過被測物體后進入光電探測器，信號處理電路對光電轉換后的信號進行解調，最后在計算機上進行顯示。在光電傳感系統中，最關鍵的是脈沖調制光源電路和光電探測器電路。

?

光電探測器電路

電流-電壓轉換器又稱光電放大器、光電轉換器，在實際測量中檢測元件光電二極管輸出光電流。在用光電池、光電阻作檢測元件時，由于它們的輸出電阻很高，因此也可將其看作為電流源，通常情況下其電流數值是極小的。為了獲得高精度的變換器，必須選用輸入電阻高，偏置電流小的場效應管輸入型運算放大器。故采用改進型電流-電壓變換器即T型反饋電路組成電流-電壓變換電路。
