????? ?磁通門磁強計是矢量磁場的磁場傳感器。它的正常范圍適用于測量地球的磁場，它能夠分辨出地球磁場的十分之一以下。傳統上，它被用于導航和指南針工作，以及金屬探測和探礦。在當今硅和MEMS器件的世界里，建造它并不難。

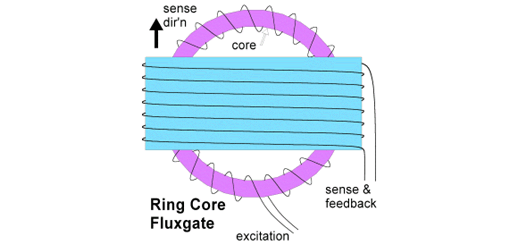

????? ?磁通門磁強計的設計大致分為兩種類型，一種是采用棒形磁芯，另一種是采用環形磁芯。雖然有許多替代設計，主要是基于桿芯，沒有達到發展和性能的狀態，歸因于兩種風格。因此，本頁只適用于雙桿和環芯磁通門變體。所有磁通門都使用一個高滲透性的磁芯，用來集中要測量的磁場磁芯沿任何合適的軸在相反的方向上交替飽和，通常是由正弦波或方波驅動的勵磁線圈。

????? ?在飽和環境場之前通過巖心通道，由于其高滲透性而產生高通量。在飽和點滲透率下降到真空，導致通量崩潰。在激勵波形的下半個周期中，磁芯從飽和狀態恢復，由環境場引起的磁通再次處于較高的水平，直到磁芯向相反方向飽和，然后循環重復。盡管由于激發而產生了磁化反轉，但來自環境場的磁通在整個過程中都是沿著相同的方向工作的。放置在磁芯周圍的感應線圈將拾取這些磁通變化，這是感應電壓的信號，指示磁通崩潰或恢復。磁通門這一名稱顯然來源于磁芯澆口磁通在感應線圈內外的作用。這一過程在左邊的圖中顯示為理想的波形，可以清楚地看到，感覺電壓是激勵頻率的兩倍。

????? 解調方案通常采用第二種,諧波檢測就是因為這個原因。在實際應用中，對于單個桿狀鐵心，感應線圈既能拾取激勵驅動，又能獲得信號電壓，而信號電壓由于其較高的電平而被證明是難以電子消除的。

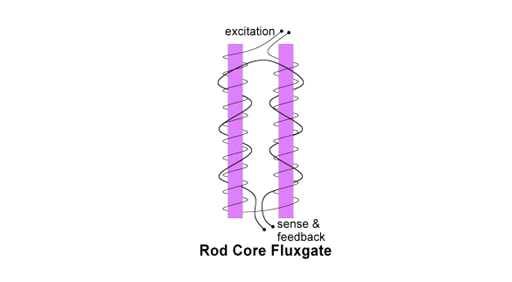

????? 解決這一問題的一個常見方法是使用兩個平行磁芯，并將激發相位從一個反轉到另一個。感應線圈接收信號，但感應勵磁電壓被相位反轉抵消，產生類似于這里所示的波形。如前所述，磁通變化峰的電壓來自法拉第定律，與磁場成正比；這樣可以使用一個簡單的傳感器。然而，優越的設計將使用線圈(對于這個任務來說，感覺線圈經常加倍)來反饋一個磁場，使其與所感應的磁場相反，從而使兩個磁場相互抵消。在這種工作模式下，采用磁通門作為零檢測器，反饋線圈中的電流與感應場成正比。該技術提高了測量的線性度，允許實現更大的動態范圍，并為現代大多數人所使用。
