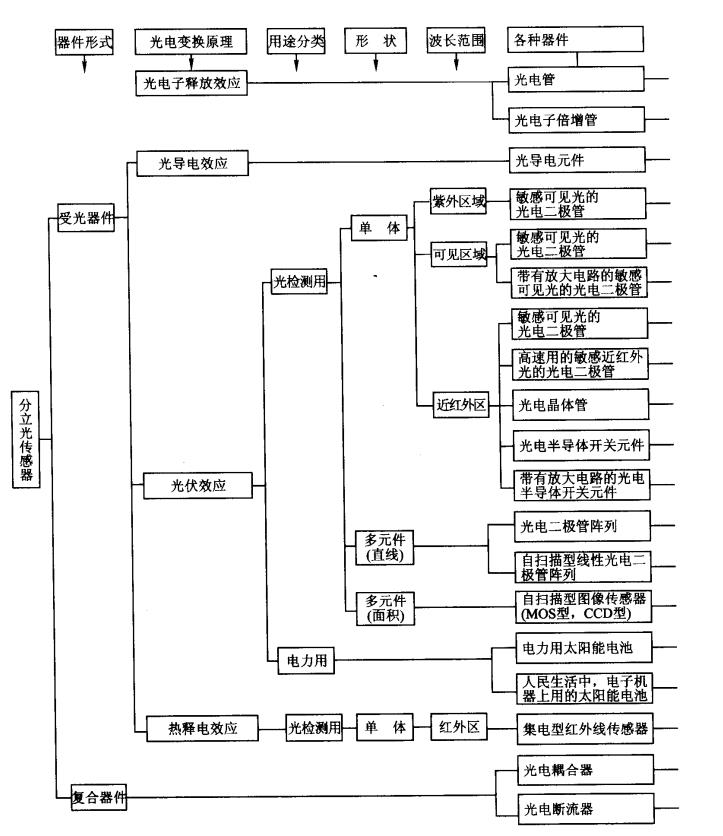

根據光電變換原理可制作很多光電傳感器，如下圖所示，今天，為大家介紹光電傳感器器件之一——光電管，一起來看看吧。
利用物質在光的作用下發射電子即外光電效應制成的光電器件，一般都是真空或充氣的，如光電管和光電倍增管。
光電管有真空光電管和充氣光電管。兩者結構相同，所不同的是充氣光電管內充有少量的惰性氣體氬或氖。當充氣光電管的陰極被光照射后，光電子在飛向陽極的途中，和氣體的原子發生碰撞而使氣體電離，因此增加了光電流，從而使光電管的靈敏度增加。但充氣光電管的光電流與入射光強度不成比例關系，而且有穩定性較差、惰性大、溫度影響大、容易衰老等一系列缺點。目前，由于放大技術的提高，對于光電管的靈敏度不再要求那樣嚴格，況且最近真空式光電管的靈敏度也在不斷提高。在自動檢測儀表中，由于要求溫度影響小和靈敏度穩定，所以一般都采用真空式光電管。
1.光電管的伏安特性
下圖示出了一種充氣式光電管的伏安特性。
充氣式光電管的伏安特性
2.光電管的光電特性
當光電管的陽極和陰極之間所加的電壓一定時，光通量與光電流之間的關系叫光電管的光電特性。其特性曲線如下圖所示。光電特性曲線的斜率（光電流與入射光光通量之比）稱為光電管的靈敏度。
圖 光電管的光電特性
3.光電管光譜特性
光電陰極材料不同的光電管，有不同的紅限ν0，因此可用于不同的光譜范圍。除此之外，即使照射在陰極上的人射光的頻率大于紅限ν0，并且強度相同，但隨著頻率的不同，陰極發射的光電子的數量還會不同，即同一光電管對不同頻率光的靈敏度不同，如下圖所示。這就是光電管的光譜特性。

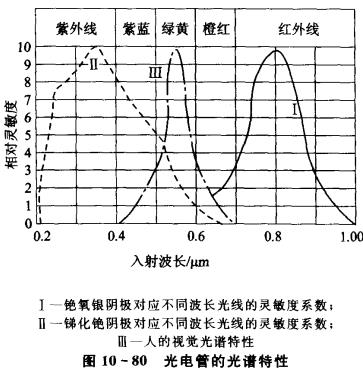

圖10-80光電管的光譜特性
所以，對各種不同波長區域的光，應選用不同材料的光電陰極。國產GD-4型的光電管，陰極是用銻銫材料制成的，其紅限纟λ0 =7000A，它對可見光范圍的入射光靈敏度比較高，轉換效率可達25%?30%。這種管子適用于白光光源，因而被廣泛地應用于各種光電式自動檢測儀表中。對紅外光源，常用銀氧銫陰極。對紫外光源，常用銻銫陰極和鎂鎘陰極。另外，銻鉀鈉銫陰極的光譜范圍較寬，為3000?8500A，靈敏度也較高，是一種新型的光電陰極。鉍銀氧銫陰極的光譜范圍為3000?7500A，與人的視覺光譜特性很接近。但也有些光電管的光譜特性和人的視覺光譜特性有很大差異，因而在測量和控制技術中，光電管可以擔負人眼所不能勝任的工作。
此外，光電管尚有溫度特性、疲勞特性、慣性特性、暗電流和衰老特性等，使用時應根據產品說明書和有關手冊合理選用。下表列出了幾種光電管的特性參數供參考。

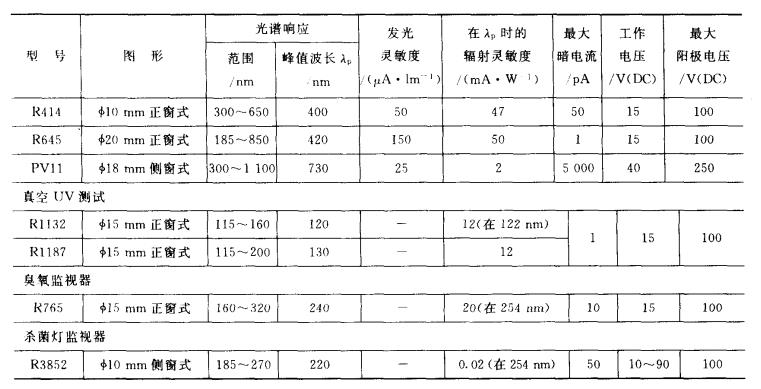

幾種光電管的特性參數（在25℃）
光電管主要用于UV監測、激光測試、光譜學等。
