該軟件是主要是處理分析滑道鎖在測試工作過程中的旋轉角度及扭矩，還有相應測試點的受力情況。

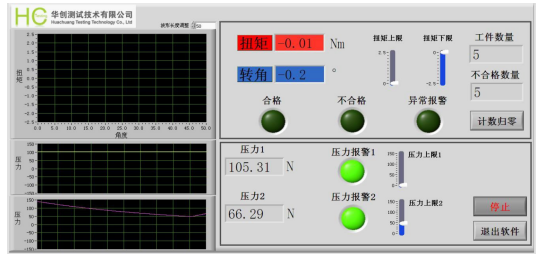

該界面左邊為波形顯示圖，分別為角度與扭矩的?XY?波形圖、壓力?1?顯示圖、

壓力?2?顯示圖，并且右邊有相對應的數值顯示，其中角度與扭矩的?XY?波形圖的右上角有一個波形長度調整的數值輸入框，用來調整?XY?波形圖的采樣點長度。

扭矩測試上下限設置。界面上有兩個數值滑動桿分別用來設置扭矩上限和扭矩下限功能。在測試系統運行過程中，如在某次產品測試周期中扭矩超越了滑動桿設置的上限值或下限值，則在完成該次產品測試后，不合格指示燈點亮一秒，?同時不合格數量加以一；如在某次產品測試周期中扭矩都沒有超越滑動桿設置的上限值以及下限值，則在完成該次產品測試后，合格值示燈點亮一秒，同時合格數量加一。報警指示燈顯示在產品測試過程中傳感器是否過載或不正常工作，有則報警顯示燈點亮，沒有則不亮。

壓力報警設置。界面上有一個數值滑動桿用來設置壓力上限，當壓力?1?或壓

力?2?有超越壓力報警設置的上限值，則壓力報警指示燈點亮，否側不點亮。

運行過程。本軟件一打開即表示運行，開始測試工作。軟件菜單欄有軟件和幫助這兩個選項，其中軟件這一選項有三個下拉菜單，分別為運行、停止和退出。而且界面上也有退出軟件按鈕，和一個計數清零按鈕。當按下計數清零按鈕時，?工作數量和不合格數量同時清零，同時后臺保存之前的工作數量和不合格數量值；當按下退出軟件按鈕時，系統自動保存波形長度調整值、報警上限、報警下限值、工作數量值、不合格數量值和壓力上限值，作為下一次啟動軟件的初始值，?同時退出軟件。
